Calibradores de Pressão

O design de pistão duplo oferece cobertura máxima da carga de trabalho na calibração de pressão hidráulica.

• 0,015% precisão de leitura (0,008% opcional)
• 100 kPa (10 psi) a 70 MPa (10 k psi) em um único instrumento
• Geração e controle de pressão inte- grados é padrão

Data Sheet

Especialmente projetado para usar água como meio de teste.

• 0,015% precisão de leitura (0,008% opcional)
• Faixas de ± 100 kPa (± 10 psi) a 70 MPa (10 psi)
• Geração e controle de pressão inte- grados é padrão

Data Sheet

Uma alternativa digital à tradicional balança de peso morto.

• 0,02% de precisão de leitura de 10% a 100% da faixa do instru- mento (10:1 de rejeição)
• Faixas de 7 MPa (1.000 psi) a 200 MPa (30 k psi)
• Geração e controle de pressão hidráulica integrados
• Compatível com água e uma ampla gama de óleos e outros fluidos
• Rotinas de teste incorporadas, armazenamento de dados e outros recursos avançados

Data Sheet

Fácil de usar, robusto e confiável com medições de precisão.

• De 15 psi/1 bar a 10.000 psi/ 690 bar e precisão de 0,05%
• Combine com o kit da bomba de teste para uma solução completa de calibração e teste de pressão
• Utilize o software 700G/TRACK para descarregar mais de 8.000 registros de medições de pressão

Data Sheet

Módulos de pressão intrinsecamente seguros para criar uma solução completa em teste de pressão.

• Inclui certificação de calibração rastreável ao NIST
• Certificado por CSA: I.S. Classe I, Div 1, Grupos A-D T4, Ta = 0°C a 50°C
• Conformidade com ATEX II 1G Ex ia IIC T4

Data Sheet

Todos os recursos do modelo 6531 com a faixa de pressão estendida para maior cobertura da sua carga de trabalho.

• 0,02% de precisão de leitura de 1% a 100% da faixa do instrumento (100:1 de rejeição)
• Modelos com faixas de escala com- pletas indo de 70 MPa (10 k psi) a 200 MPa (30 k psi)

Data Sheet

Design de pistão suspenso exclusivo oferece calibração de vácuo e pressão em um único instrumento.

• 0,015% precisão de leitura (0,008% opcional)
• As faixas cobrem de 1,5 kPa (5 em H2O) a 3,5 MPa (500 psi)
• Todos os modelos realizam medição a vácuo até -100 kPa (-15 psi)
• Bomba de pressão/vávuo integrada disponível até 2 MPa (300 psi)

Data Sheet

Uma gama completa de módulos de pressão intrinsecamente seguros, duplos, diferenciais, de medidor, absolutos e a vácuo está disponível, de 15 psi (-103 kPa) a 10.000 psi (69 MPa).

• 0,025% de incerteza de referência o melhor da categoria
• Envólucro robusto e resistente a produtos químicos
• Compensação de temperatura utilizando micro-técnologia própria de linearização da saída
• Comunicação digital para os calibradores; sem perdas ou erros analógicos

Data Sheet

O design de pistão duplo oferece cobertura máxima da carga de trabalho na calibração de pressão hidráulica.

• 0,015% precisão de leitura (0,008% opcional)
• 100 kPa (10 psi) a 110 MPa (16 k psi) em um único instrumento
• Geração e controle de pressão inte- grados é padrão

Data Sheet

Calibração de pressão a óleo de alta qualidade, alto desempenho, fácil de usar.

• 0,015% precisão de leitura (0,008% opcional)
• Faixas de ± 100 kPa (± 10 psi) a 140 MPa (20 psi)
• Geração e controle de pressão inte- grados é padrão

Data Sheet

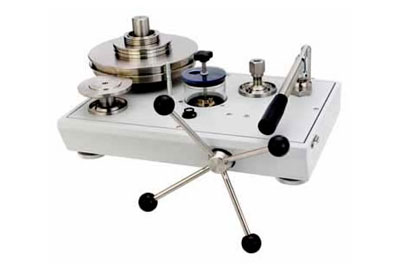

Balança de peso morto de alta qualidade e desempenho.

• 0,015% precisão de leitura (0,008% opcional)
• As faixas cobrem de -100 kPa (-15 psi) de vácuo a 3,5 MPa (500 psi) de pressão
• Bomba de vácuo/pressão integrada disponível até 2 MPa (300 psi)

Data Sheet

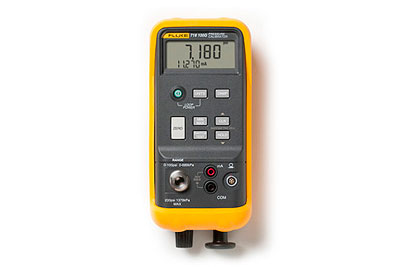

Calibrador de pressão potente, intrinsecamente seguro e autocontido para uso em áreas com risco de explosão.

• Conformidade com ATEX II 1G Ex ia IIC T4
• Bomba manual de pressão/vácuo integrada com vernier de ajuste e válvula de sangria
• Faixas de 30 psi, 100 psi e 300 psi (2 bar, 7 bar e 20 bar)
• Medições de pressão até 200 bar usando qualquer um dos oito módulos de pressão Fluke 700PEx intrinsecamente seguros

Data Sheet

Calibra e testa dispositivos de pressão de modo rápido e fácil com a bomba elétrica integrada.

• Alimentação mA com medição de pressão simultânea para testar válvulas e I/Ps
• Simule sinais de mA para resolução de problemas de loops de 4-20 mA
• Fornecimento de energia durante os testes utilizando os 24 V da fonte de loop simultâneamente com medidas de mA

Data Sheet

Todos os recursos do modelo 6241 com a faixa de pressão estendida para maior cobertura da sua carga de trabalho.

• Precisão de 0,02% de qualquer span de 1% a 100% da faixa do instrumento (100:1 de rejeição)
• Faixas de ± 100 kPa (± 15 psi) a 14 MPa (2.000 psi)

Data Sheet

Faixa de pressão 0 a 3000 psi (210 bar)

Essa bomba de teste de comparação pneumática foi projetada para testar os instrumentos de medição de pressão em relação aos instrumentos de teste master. Este instrumento econômico fornece controle preciso para exigências de calibração importantes e inclui muitos recursos encontrados em nossa linha popular de testadores de peso morto pneumáticos.

*Nota --- A unidade exige fonte de pressão (i.e. garrafa de nitrogênio) para a operação.

Data Sheet

Esses instrumentos são usados para verificar os instrumentos de medição de pressão em relação aos medidores de teste, indicadores ou transdutores mestres.

As bombas de teste hidráulicas fornecem uma solução rápida e fácil para verificar os instrumentos de medição de pressão até 10.000 psi (700 bar).

Data Sheet

Calibração da pressão do gás totalmente automática, confiável e fácil de usar.

Precisão de 0,02% de qualquer span de 10% a 100% da faixa do instrumento (10:1 de rejeição).

Faixas de ± 15 kPa (± 2 psi) a 14 MPa (2.000 psi).

A melhor opção na classe de precisão de controle com ampla rejeição de controle

Medições em modo absoluto, aferição bidirecional inclusas na maioria dos modelos.

Rotinas de teste incorporadas, armazenamento de dados e outros recursos avançado.

Data Sheet

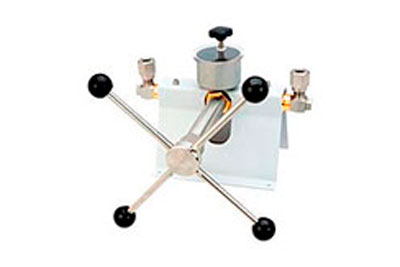

Esses instrumentos são usados para verificar os instrumentos de medição de pressão em relação aos medidores de teste, indicadores ou transdutores mestres.

As bombas de teste hidráulicas fornecem uma solução rápida e fácil para verificar os instrumentos de medição de pressão até 20.000 psi (1.400 bar).

Projetado para operação com uma ampla gama de fluidos, o 5515 inclui diversos recursos da nossa linha popular de testadores de peso morto.

Data Sheet

Faixa de pressão 0 a 300 psi (20 bar)

Faixa do vácuo 0 a 24 polHg (800 mbar).

Essa bomba de teste de comparação pneumática foi projetada para testar os instrumentos de medição de pressão em relação aos instrumentos de teste master.

Este instrumento econômico fornece controle preciso para exigências de calibração importantes e inclui muitos recursos encontrados em nossa linha popular de testadores de peso morto pneumáticos.

Data Sheet

Calibrador robusto, confiável e preciso com desempenho e durabilidade excelentes.

• Meça pressão a 0,025% da escala total com sensor interno de até 10.000 psi/690 bar (modelo 10.000G)
• Meça mA com precisão de 0,015% e resolução de 0,001 mA, enquanto fornece loop de 24 V de alimentação.
• Meça pressão de até 10.000 psi/700 bar utilizando um dos 29 módulos de pressão Fluke 700Pxx

Data Sheet

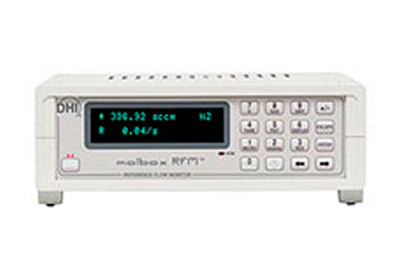

O molbox RFM é uma unidade de suporte para fazer medições de fluxo de massa usando os elementos de fluxo sônico molbloc-S e laminar molbloc-L.

Os elementos de fluxo molbloc são conectados ao molbox RFM com duas conexões de pressão e uma linha de dados. O molbox RFM lê dados de calibração do molbloc EEPROM e mede a pressão a montante e a jusante com os Transdutores de Pressão de Referência (RPTs) de alta precisão integrados. Um sistema de medição ôhmico lê a resistência dos termômetros de resistência de platina molbloc a partir dos quais a temperatura é calculada.

Usando os dados, pressões, temperatura e propriedades de gás de calibração molbloc armazenados na memória do molbox RFM, a taxa de fluxo do gás fluindo através do molbloc é calculada. Para os elementos de fluxo do molbloc-L, uma opção de microfaixa está disponível para aumentar a resolução de medição de fluxo e uma precisão abaixo de 10% FS da faixa de fluxo.

Os elementos de fluxo molbox RFM e molbloc são úteis em diversas aplicações de medição, teste e calibração nas quais a medição altamente precisa de baixos fluxos de gás é necessária.

O molbox RFM é especificamente projetado para aplicações em que apresentação altamente compacta, alta rangeabilidade e custo reduzido são as principais considerações. Um segundo modelo, o molbox1+, está disponível para aplicações nas quais a menor incerteza possível é a principal prioridade.

Para configurar seu sistema de calibração de fluxo de massa, consulte as páginas que seguem para selecionar as calibrações dependentes de pressão e molbloc para melhor cobrir suas faixas de fluxo e condições de pressão.

Os sistemas de montagem molstic e COMPASS® para o software da Flow Calibration estão disponíveis para completar o sistema.

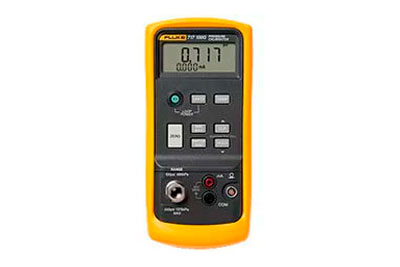

• Oferece total gama de soluções de calibração de pressão para transmissores, medidores e comutadores.
• Fonte de pressão e medição de miliamperes para calibrar e fazer a manutenção de quase todos os dispositivos de pressão.
• A bomba integrada é facilmente limpa quando acidentalmente exposta a fluidos que reduzem o custo de propriedade e os reparos e permite a manutenção da bomba no campo.
• Faixas de 1 psi, 30 psi, 100 psi e 300 significam poucas ferramentas extras necessárias.

Data Sheet

O calibrador de pressão pneumática portátil 3130 é ideal para calibrar transmissores, transdutores de pressão, medidores e dispositivos semelhantes.

O 3130 contém tudo que você precisa para gerenciar, controlar e medir pressão, bem como ler a saída do dispositivo sob teste(DUT).

• Mede e gera pressões a vácuo de 2 MPa (300 psi, 20 bar)
• A bomba interna pode gerar vácuo a -80 kPa (-12 psi, -0,8 bar) ou pressão de 2 MPa (300 psi, 20 bar)
• conexão de pressão de alimentação permite o uso de gás de alimentação externa até 2 MPa (300 psi, 20 bar)
• Inclui o volume variável para o ajuste fino de pressões
• precisão de medição de pressão de 0,025% da leitura ± 0,01% FS
• medição elétrica e alimentação de 24 volts para calibrações fechadas de loop
• Meça ou gere de 4 a 20 mA
• Medição de 0 a 30 V dc
• Desenvolvido internamente, alta capacidade, bateria de NiMH ou adaptador de corrente alternada universal
• Compatível com módulos de pressão Fluke 700P

Data Sheet

Calibração de fluxo de gás de alta qualidade de forma simples

Os kits de calibrador de fluxo de gás da Fluke Calibration 5141, 5142 e 5144 molbox RFM apresentam o molbox RFM e as configurações otimizadas do molbloc-L para cobrir uma carga de trabalho muito ampla combinada com hardware de interconexão com molstic-L e outros necessários para um sistema de calibração completa. Basta fornecer 90 psi de N2 puro ou de ar para o sistema. Um regulador incluído proporciona um fluxo regulado estável ao molbloc. A jusante da molbloc, uma válvula de medição incluída, permite regular o valor de fluxo de massa necessário para o DUT. É simples assim, o fornecimento de gás à jusante de 90 psi, tara da leitura e ajuste da válvula de medição fina para entregar a taxa de fluxo de massa desejada com uma precisão de ± 0,5% da leitura. Os kits de calibração do calibrador de fluxo de gás Fluke eliminam a complicação, mas não comprometem o melhor desempenho da classe de molbox/molbloc.

• Os fluxos cobrem a partir de 1 sccm a 50 slm
• ± 0,5% da leitura total de precisão de um ano
• Mede o fluxo de massa e volume com a pressão de referência ajustável do usuário e as condições de temperatura
• O padrão de referência é o montante do dispositivo sob teste, eliminando a contaminação e danos caros para os elementos de fluxo
• Regulação do fluxo de gás integrado e hardware de ajuste
• Expansível para mais de 5000 slm com elementos de fluxo molbloc adicionais e hardware de controle
• Inclui calibração rastreável para operação em N2 e ar, com correções para outros gases
• Fornecimento de gás e adaptadores de teste incluídos para tubo de 1/4 pol., NPT de 1/4 pol. e BSP de 1/4 pol.
• Inclui funções avançadas como total, média, hi/lo, desvio, expurgo em andamento, teste de vazamento e tara, disponível a partir do painel de controle frontal ou pelas interfaces remotas RS-232 e IEEE-488

Data Sheet

Uma solução de calibração de gás simples e completa

Os kits de controlador de pressão de gás 6241 e 6242 PPC4E da Fluke Calibration apresentam modelos PPC4E para cobrir uma carga de trabalho muito ampla combinada com os acessórios necessários para um sistema de calibração completo. Está incluído o Fluke Calibration a armação de líquido de autolimpeza SPLT para captar umidade na linha de teste e limpar automaticamente para evitar a contaminação do PPC4E, evitando erros e protegendo o seu investimento. Também está incluído o hardware de interconexão e uma estação de teste com uma conexão rápida para montar o dispositivo de pressão a ser testado. Os kits 6241 e 6242 fornecem hardware para um sistema completo de calibração de gás.

• Medição de pressão exata e controle automatizado, com faixas disponíveis a partir de ± 15 kPa a 14 MPa (± 2,2 psi a 2000 psi)
• Manômetro, modos (vácuo) de manômetro absoluto e negativo incluídos na maioria dos modelos
• Alterne entre os modos de medidor absoluto, medidor e medidor bidirecional e atenda às especificações de medição do ano todo fáceis de entender sem acréscimo de hardware, calibração especial ou operações de manutenção
• ± 0,02% de precisão de um ano de qualquer período selecionado de Autorange, com períodos de Autorange tão baixos como 1% da escala completa do dispositivo. Até 100:1 de medição com precisão de ± 0,02% e controlada na gama de abertura pode realmente ser realizada por um único calibrador
• Armação de líquido autolimpante incluída para proteger automaticamente PPC4E da contaminação do sistema
• AutoTest ™, AutoRange, indicador de pronto/não está pronto, definir o ponto de característica de funcionamento, display com a medição incerta em tempo real, interfaces remotas RS-232 e IEEE-488.2 e outros recursos avançados para automatizar, simplificar os testes, melhorar a segurança e evitar erros de calibração e danos ao equipamento
• Conectar rapidamente a bancada de teste e interligar para se conectar ao dispositivo em teste
• Interface do usuário gráfica colorida padrão com total suporte em 11 idiomas

Data Sheet

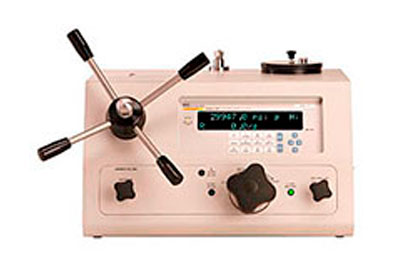

Um poderoso e completo sistema de calibração da pressão hidráulica para cobrir uma grande carga de trabalho

A Fluke Calibration melhorou o processo de calibração de pressão hidráulica com a introdução do testador eletrônico de inércia E-DWT-H. E-DWT-H é um calibrador eletrônico projetado para oferecer o desempenho tradicional do testador de inércia hidráulico com características de medição digital e conveniência. Algumas melhorias oferecidas pelo E-DWT-H incluem:

• Nenhum peso para carregar e descarregar, transportar ou enviar para a calibração
• Fornece indicação de pressão em tempo real sem a necessidade de conhecer e corrigir a gravidade local ou a temperatura ambiente
• Nenhuma alteração de pistão e cilindro
• Sem sensibilidade significativa para o nível ou vibração
• Capaz de definir e ler qualquer valor de pressão de forma exata, nenhum incremento mínimo limitado por menores massas disponíveis, sendo perfeito para aplicações que exigem a criação de uma pressão nominal de maneira precisa no dispositivo em teste e fazendo a medição, como calibração do medidor analógico
• Funciona em qualquer unidade de medida, mudando facilmente de uma unidade para a próxima

O E-DWT-H está em casa em laboratórios de metrologia e calibração, no chão de fábrica ou no campo. Ele pode operar com uma grande variedade de meios de teste, incluindo fluido de calibração de Sebacato, óleo mineral, água e outros líquidos. ± 0,02% da leitura total de um ano rivaliza, de forma incerta, com os melhores testadores de inércia de laboratório.

Data Sheet

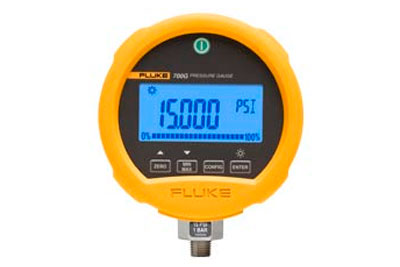

O Manômetro de Referência de Pressão 2700G é o melhor da classe em medições de desempenho, além de robusto, fácil de usar e econômico. A medição precisa melhorada permite que ele seja utilizado em uma grande variedade de aplicações. É ideal para a calibração de dispositivos de medição de pressão, tais como medidores de pressão, transmissores, transdutores e interruptores. Além disso, ele pode ser usado como verificação padrão ou para fornecer medições de pressão, com registro de dados.

Medição de pressão precisa de 100 kPa (15 psi, 1 bar) a 70 MPa (10 000 psi, 700 bar)

Precisão de 0.02% da escala total

Fácil de usar, robustez para um desempenho mais confiável

Combine o manômetro 2700G com um Fluke 700PTPK ou o 700HTPK para uma solução de teste de pressão portátil completa de até 4 MPa (600 psi) com bomba pneumática PTP-1, ou superior a 70 MPa (10 000 psi) com a bomba hidráulica 2-HTP

Pode ser combinado também com as bombas de teste de comparação Fluke Calibration P5510, P5513, P5514, P5515 para soluções de calibração de pressão de bancada.

Porta de teste é de 1/4 NPT Male. 1/4 BSP e M20 x 1,5 adaptadores estão incluídos como padrão.

Comunicação via USB e fonte de alimentação universal padrão.

Pode ser usado com o COMPASS® para o software de calibração para gravação automática de dados de calibração de pressão (Data logger).

Data Sheet

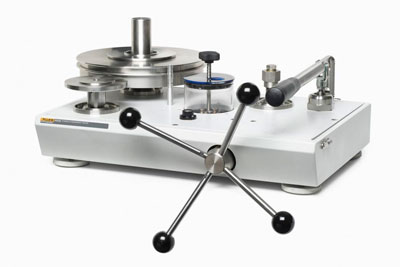

Os modelos P3100 estão disponíveis em formatos de pistão único ou duplo para faixas operacionais elevadas.

As unidades podem ser fornecidas em psi, bar, kgf/cm² e MPa. Esses instrumentos duráveis são altamente precisos, rápidos e fáceis de usar.

As unidades contam com uma bomba de escorvamento integrada para aplicações em grandes volumes, indicadores de flotação de pistão e balancim de alta qualidade para proporcionar um controle de pressão refinado.

Data Sheet

Os Modelos P3200 estão disponíveis em formatos de pistão simples ou duplo para faixa de operação maiores. As unidades podem ser fornecidas em psi, bar, kgf/cm² e MPa.

Esses instrumentos duráveis são altamente precisos, rápidos e fáceis de usar. As unidades contam com uma bomba de escorvamento integrada para aplicações em grandes volumes, indicadores de flotação de pistão e balancim de alta qualidade para proporcionar um controle de pressão refinado.

Opções

Software PressCal para cálculos de pressão e geração de certificados.

Data Sheet

Faixa de pressão 0 a 3000 psi (210 bar)

Essa bomba de teste de comparação pneumática foi projetada para testar os instrumentos de medição de pressão em relação aos instrumentos de teste master.

Este instrumento econômico fornece controle preciso para exigências de calibração importantes e inclui muitos recursos encontrados em nossa linha popular de testadores de peso morto pneumáticos.

*Nota --- A unidade exige fonte de pressão (i.e. garrafa de nitrogênio) para a operação.

Data Sheet

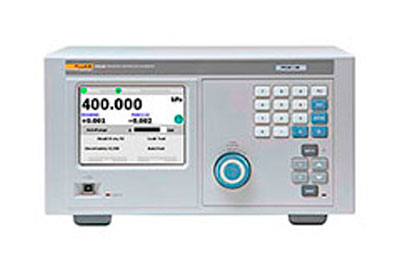

Rangeabilidade e confiabilidade superiores na calibração do medidor de pressão

± 0,02 % de amplitude AutoRanged de ± 1 kPa (0,15 psi) a 14 MPa (2.000 psi)

O PPC4E da Fluke Calibration leva o alto desempenho a uma ampla gama de calibrações de pressão pneumáticas, do laboratório de calibração à produção ou as ambientes de calibração de campo. Mude para os controladores/calibradores de pressão PPC da Fluke Calibration de precisão e confiabilidade bem conhecidas e desfrute de excelente valor e retorno de investimento.

PPC4E combina os melhores recursos, tecnologia de medição e controle de pressão PCC patenteada da nossa família PPC4 de controladores/calibradores para fornecer uma cobertura de faixa de pressão extremamente ampla a um nível de desempenho que atende às suas cargas de trabalho de calibração mais comuns. Os transmissores de calibração, transdutores e medidores analógicos e digitais com uso fácil da interface do usuário gráfica colorida ou automatizado através da conexão remota a um PC. PPC4E torna extremamente fácil assegurar que você está obtendo o desempenho e a segurança de que precisa em todas as suas calibrações. O recurso AutoRange do PPC4E ajusta instantaneamente múltiplos parâmetros para alcançar excelente exatidão, segurança e desempenho de medição em qualquer lugar em sua faixa de pressão. Os usuários apenas inserem o limite e a tolerância da unidade sob teste. A incerteza de medição do PPC4E será então a porcentagem de amplitude alinhada com a faixa UUT, fornecendo uma taxa de exatidão de teste fácil de ser entendida.

Faixa de ajuste dos modelos PPC4EOs modelos são projetados como PPC4E ou PPC4EX, indicando um ou dois transdutores de pressão de referência interna e definindo a amplitude AuoRange que pode ser selecionada enquanto ainda mantém a melhor incerteza de medição do calibrador. A incerteza da medição nominal é de ± 0,02 % da amplitude AutoRanged para qualquer AutoRange abaixo de:PPC4E 10 % da amplitude do controladorPPC4EX 1 % da amplitude do controladorConsulte as especificações de medição do PPC4E para detalhes. A Fluke Calibration oferece especificação de incerteza de medição de produtos completa e confiável, incluindo todas as fontes e válida por um ano.

Data Sheet

Esses instrumentos versáteis oferecem calibrações desde 1-30 polHg de vácuo (0,03-1 bar) e 3-500 psi (0,2-35 bar) em um padrão primário extremamente exato, ainda que fácil de usar. Uma válvula do seletor converte a unidade de pressão para modo de vácuo, sem a necessidade de trocar os pistões.

As unidades são fabricadas com os mais altos padrões, com exatidões certificadas rastreáveis ao Laboratórios Internacionais de Padrões como, por exemplo, o National Institute of Standards and Technology (NIST). Esses padrões pneumáticos tipo pistão/cilindro oferecem excelente estabilidade, repetibilidade e exatidão. Uma bomba manual incorporada opcional pode ser acrescentada para geração de pressão e de vácuo.
