Calibradores de Corrente

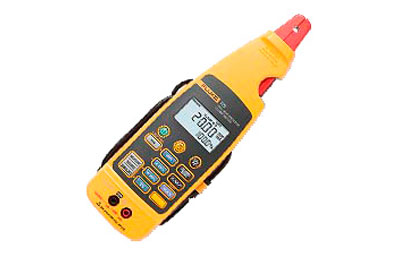

O alicate miliamperímetro acrescenta recursos de solução de problemas avançados e medição/alimentação de tensão para testar a E/S da tensão. Inclui todos os recursos do 772 mais:

• Alimentação e medição da tensão CC, verifique a alimentação de energia de 24 V ou teste os sinais E/S da tensão
• A saída mA escalonada oferece um sinal mA contínuo que corresponde ao sinal de 4 a 20 mA medido pelo alicate mA
• Alimentação e medição simultâneas dos sinais mA

Data Sheet

Com recursos expandidos do já conhecido alicate mili-amperímetro 771 acrescido da capacidade de geração de loop de alimentação e mA.

• Meça sinais de 4 a 20 mA sem ter que abrir o circuito
• Medição simultânea de mA no circuito com fonte de 24 V em loop para alimentação e teste de transmissores
• Sinais de alimentação de 4 a 20 mA para testar E/S ou I/Ps do sistema de controle
• Aumente ou avance automatica- mente a saída de 4 a 20 mA para teste remoto

Data Sheet

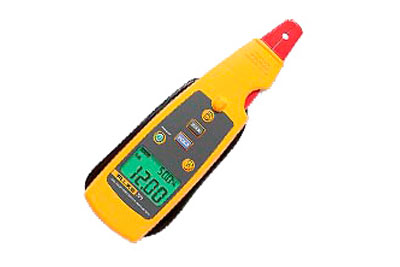

Economize tempo fazendo medições rápidas e precisas nos ciclos dos sinais de 4-20 mA sem interrupção do circuito.

• Resolução e sensibilidade de 0,01 mA
• Meça os sinais mA para CLP's e a E/S analógica do sistema de controle
• Meça os sinais de 10 a 50 mA nos sistemas de controle mais antigos usando a faixa de 99,9 mA

Data Sheet

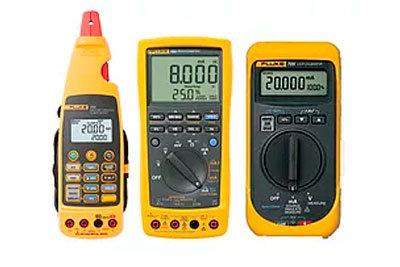

O 789 inclui todos os recursos conhecidos do 787 e ainda mais:

• Alimentação de energia do ciclo de 24 V
• Capacidade de acionamento de 1.200 ohm na fonte mA
• Configuração do modo HART com potência de ciclo e resistor de 250 ohm integrado
• Botões de 0% e 100% para alternar entre a alimentação de 4 e 20 mA para uma verificação rápida de span
• Classificação CAT IV 600 V

Data Sheet

Uma solução completa de resolução de problemas na palma da mão com o multímetro digital e o calibrador de loop em uma só ferramenta.

• Proteção contra sobrecarga de 1.000 V em V, ohms, frequência
• Proteção contra sobrecarga de 150 V em mA, protegida por fusível de 440 mA 1.000 V
• Etapa manual de 25% mais avanço automático e rampa automática na saída mA
• Classificação CAT III 1.000 V

Data Sheet

Opção intrinsecamente segura em áreas com risco de explosão - certificado de acordo com a diretiva ATEX (Ex II 2 G Ex ia IIC T4) nas Zonas 1 e 2.

• Resolução de 1 µA para a alimentação, simulação e medição de mA
• Medições em tensão CC de até 28 V
• Modos de inicialização padrão 0-20 mA ou 4-20 mA
• A Resistência compatível com HART® é conectada em série com alimentação de loop para compa- tibilidade com os comunicadores HART

Data Sheet

Solução de alto desempenho, extremamente rápida e fácil de usar para calibração, reparo e manutenção dos ciclos de corrente.

• Fornece, simula e mede mA
• Alimentação de loop de 24 V com medição mA, incluindo resistor 250 Ω HART
• Medição de 0 V cc a 28 V cc para verificação da tensão de loop

Data Sheet

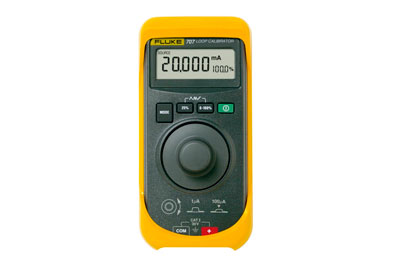

Uma solução integrada, econômica e efetiva para calibração, preparo e manutenção loops de corrente:

• Alimentação mA, simulação e medição
• Display de mA e % de span simultânea
• Alimentação de loop de 24 V com medição mA
• Medição de 0 V cc a 28 V cc para verificação da tensão de loop

Data Sheet

O calibrador de loop de precisão Fluke 709 foi desenvolvido sobre uma interface fácil de utilizar com um botão de codificador giratório de Configuração rápida.

• Excelente precisão em leituras de 0,01%
• Design pequeno e resistente que funciona com (6) pilhas AAA padrão
• Interface de usuário intuitiva com botão de Configuração rápida para configuração ágil e fácil utilização
• Desenvolvido com resistor selecionável de 250 Ω para comunicação HART
• Potência de loop de 24 VCC com Modo de medição mA (-25% a 125%)
• Resolução de 1 µA em faixas de mA e 1 mV em faixas de voltagens
• Duas ligações de fio simples para todas as medições
• Desligamento automático para conservação da vida útil da bateria (regulável para até 30 minutos)
• Tempo de degrau e rampa variável (em segundos)
• Seleção de alcance regulável (0 a 20 mA ou 4 a 20 mA)
• Teste de válvula (valores de mA definidos por simulação com % chaves)

Data Sheet

O calibrador Fluke 709H foi desenvolvido sobre uma interface fácil de utilizar com um botão de codificador giratório de Configuração rápida. Essa ferramenta reduz o tempo de medição ou de alimentação (fonte, voltagem ou corrente) de um loop. O estojo protetor cabe tranquilamente na mão do técnico e o grande visor com luz de fundo é fácil de ler, mesmo em áreas de trabalho escuras e apertadas. O 709H oferece:

• Excelente precisão em leituras de 0,01%
• Design pequeno e resistente que funciona com (6) pilhas AAA padrão
• Interface de usuário intuitiva com botão de Configuração rápida para configuração ágil e fácil utilização
• Desenvolvido com resistor selecionável de 250 Ω para comunicação HART
• Potência de loop de 24 VCC com Modo de medição mA (-25% a 125%)
• Resolução de 1 µA em faixas de mA e 1 mV em faixas de voltagens
• Duas ligações de fio simples para todas as medições
• Desligamento automático para conservação da vida útil da bateria (regulável para até 30 minutos)
• Tempo de degrau e rampa variável (em segundos)
• Seleção de alcance regulável (0 a 20 mA ou 4 a 20 mA)
• Teste de válvula (valores de mA definidos por simulação com % chaves)

Os recursos específicos da HART incluem

• Transferência rápida de dados de calibração. O 709H/software de rastreamento/cabo documenta os parâmetros de todos os transmissores HART em sua unidade fabril, seja em formato .csv ou .txt.
• O registro de dados em um transmissor específico para resolução de problemas. A ferramenta de registro de dados oferece intervalo de captura selecionável de 1 a 60 segundos e uma capacidade de realizar 9.800 registros ou 99 sessões individuais. Cada amostra de dados contém a medição do 709H, todas as quatro variáveis do processo e as condições de status padrão.

No modo comunicador, o usuário conseguirá ler informações básicas do dispositivo, executar testes de diagnóstico e equilibrar a calibração na maioria dos transmissores habilitados para HART. Antigamente, isso podia ser feito apenas com um comunicador dedicado, um calibrador multifuncional sofisticado ou um computador laptop com modem HART. O Fluke 709H permitirá que praticamente qualquer técnico faça a manutenção de dispositivos HART.

Data Sheet

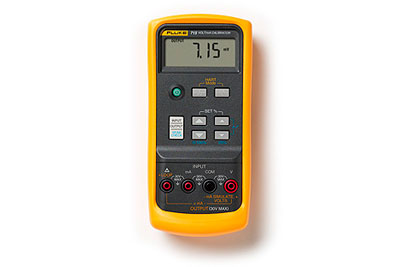

O Calibrador de Volt/mA Fluke 715 proporciona desempenho, longevidade e fiabilidade excepcionais. Oferecido no robusto conjunto de DMMs da série Fluke 80, o calibrador é compacto, leve e fácil de transportar.

Com uma utilização através de botões, semelhante à dos calibradores multifunções de processos de documentação da série Fluke 740, o 715 é fácil de utilizar.

Dispõe de imunidade EMI, é resistente à poeira e aos salpicos, e possui uma tampa amovível do compartimento das pilhas para permitir a substituição rápida das mesmas.

• Mede sinais de corrente de loop (0-20 mA, 4-20 mA) com uma elevada precisão de 0,015% e resolução de 1 mA
• Mede sinais de processo de saída de tensão de PLCs e transmissores
• Detecta ou simula corrente de loop de 24 mA
• Detecta tensão para 100 mV ou 10 V
• Alimentação de loop de 24 V, com medição de corrente simultânea
• Melhor medição de tensão e corrente e maior precisão de detecção
• Maior vida útil da pilha
• Resistência HART de 250 ohm com potência de loop
• Estojo com compartimento para cabos de teste
• Compatível com o sistema de suporte magnético ToolPak
• Função de saída de rampa escalonada e linear
• Definições de colocação a zero e alcance configuráveis

Data Sheet
