Calibradores de Fluxo

Os elementos do fluxo de gás duplos estendidos oferecem um sistema de calibação muito mais amplo e completo.

• 0,5% de precisão de leitura de 10 sccm a 50 slm

Data Sheet

Todos os recursos do modelo 5141 com a faixa de pressão estendida para maior cobertura da sua carga de trabalho.

• 0,5% de precisão de leitura de 1% a 100% da faixa do instrumento (100:1 de rejeição)
• Faixa de 0 a 1 slm a 0 a 50 slm

Data Sheet

Calibração de fluxo de gás confiável e fácil de usar.

• 0,5% de precisão de leitura de 10% a 100% da faixa do instrumento (10:1 turndown)
• Faixa de 0 a 100 sccm a 0 a 50 slm
• Display do fluxo de massa total- mente compensado em tempo real
• Calibrado para uso em N2 e ar, com correções para uma ampla gama de outros gases de teste
• Regulagem e controle de gás inte- grados oferecem uma fonte de fluxo precisa e ininterrupta
• O design exclusivo permite realizar testes de pressão em linhas de mais de 350 kPag (50 psig)

Data Sheet

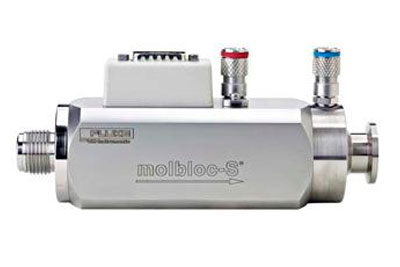

molblocs com base em bocal sônico para fluxo de gás até 5.000 slm

O molbloc-S® é um padrão de transferência de alta precisão voltado para calibrar outros padrões de transferência ou medidores e controladores de fluxo de processo.

O molbloc-S é usado com terminais molbox1+ ou o molbox RFM™ para ampliar a faixa dos sistemas de calibração molbloc/molbox™ e entregar uma precisão superior a fluxos médios e altos.

Terminais molbox1 existentes com o software versão 4.0 ou posterior integrado e todos os terminais molbox1+ podem ser usados com o molbloc-S.

Data Sheet

± 0,125 % de leitura, a menor incerteza para a calibração de fluxo de gás

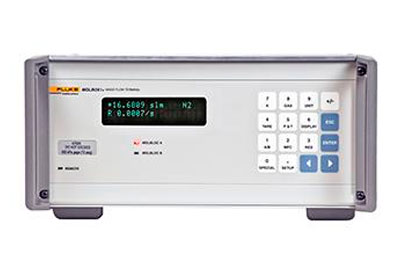

O novo terminal de fluxo molbox1+ da Fluke Calibration representa uma atualização significativa no sistema de calibração de fluxo de gás molbloc/molbox. O molbox1+ combinado com os elementos de fluxo do molbloc possibilita a menor incerteza possível em medidores de fluxo de gás e calibrações de controlador. Uma configuração especial, o molbox1+S, permite que você use os elementos de fluxo do bocal sônico do molbloc-S em pressões maiores do que as anteriores, estendendo amplamente sua faixa de fluxo utilizável.

O sistema de calibração de fluxo de gás molbloc/molbox1+ é a solução ideal para calibrar medidores de fluxo de gás, bem como controladores de fluxo de massa térmica (MFCs), rotâmetros, medidores de turbina, medidores de bolha e outros dispositivos de medição. Com medições em tempo real, sem peças móveis e com suporte da calibração rastreável em diferentes gases e pressões de operação, o molbloc/molbox pode lidar com praticamente qualquer aplicativo de calibração sem concessões. Os sistemas molbloc/molbox são amplamente usados em muitos setores, incluindo o farmacêutico, de semicondutores, aeroespacial, de monitoramento ambiental, de produção de energia, de mistura de gases de referência e em laboratórios de pesquisa e padrões.

Data Sheet

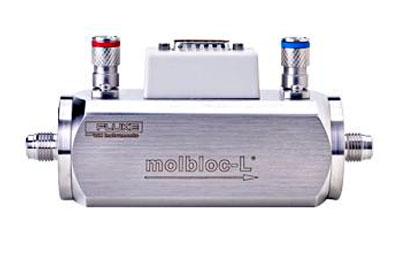

Elementos de fluxo laminar para Fluxo de 1 sccm a 100 slm

Os molbloc-Ls são elementos de fluxo laminares para uso com terminais de fluxo de massa molbox. O caminho do fluxo do molbloc é a lacuna anular longitudinal entre um pistão e um orifício cilíndrico de ajuste firme no corpo do molbloc.

Diferentes faixas molbloc são obtidas variando o tamanho da lacuna. Para faixas de fluxo mais altas (tamanho 1E4 e acima), é usado um corpo do molbloc maior com um orifício cilíndrico maior.

Data Sheet

O molbox RFM é uma unidade de suporte para fazer medições de fluxo de massa usando os elementos de fluxo sônico molbloc-S e laminar molbloc-L.

Os elementos de fluxo molbloc são conectados ao molbox RFM com duas conexões de pressão e uma linha de dados. O molbox RFM lê dados de calibração do molbloc EEPROM e mede a pressão a montante e a jusante com os Transdutores de Pressão de Referência (RPTs) de alta precisão integrados. Um sistema de medição ôhmico lê a resistência dos termômetros de resistência de platina molbloc a partir dos quais a temperatura é calculada. Usando os dados, pressões, temperatura e propriedades de gás de calibração molbloc armazenados na memória do molbox RFM, a taxa de fluxo do gás fluindo através do molbloc é calculada. Para os elementos de fluxo do molbloc-L, uma opção de microfaixa está disponível para aumentar a resolução de medição de fluxo e uma precisão abaixo de 10% FS da faixa de fluxo.

Os elementos de fluxo molbox RFM e molbloc são úteis em diversas aplicações de medição, teste e calibração nas quais a medição altamente precisa de baixos fluxos de gás é necessária. O molbox RFM é especificamente projetado para aplicações em que apresentação altamente compacta, alta rangeabilidade e custo reduzido são as principais considerações. Um segundo modelo, o molbox1+, está disponível para aplicações nas quais a menor incerteza possível é a principal prioridade. Para configurar seu sistema de calibração de fluxo de massa, consulte as páginas que seguem para selecionar as calibrações dependentes de pressão e molbloc para melhor cobrir suas faixas de fluxo e condições de pressão. Os sistemas de montagem molstic e COMPASS® para o software da Flow Calibration estão disponíveis para completar o sistema.

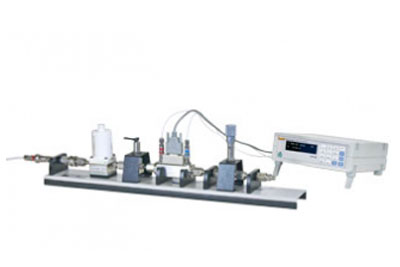

Calibração de fluxo de gás de alta qualidade de forma simples

Os kits de calibrador de fluxo de gás da Fluke Calibration 5141, 5142 e 5144 molbox RFM apresentam o molbox RFM e as configurações otimizadas do molbloc-L para cobrir uma carga de trabalho muito ampla combinada com hardware de interconexão com molstic-L e outros necessários para um sistema de calibração completa. Basta fornecer 90 psi de N2 puro ou de ar para o sistema. Um regulador incluído proporciona um fluxo regulado estável ao molbloc. A jusante da molbloc, uma válvula de medição incluída, permite regular o valor de fluxo de massa necessário para o DUT. É simples assim, o fornecimento de gás à jusante de 90 psi, tara da leitura e ajuste da válvula de medição fina para entregar a taxa de fluxo de massa desejada com uma precisão de ± 0,5% da leitura. Os kits de calibração do calibrador de fluxo de gás Fluke eliminam a complicação, mas não comprometem o melhor desempenho da classe de molbox/molbloc.

• Os fluxos cobrem a partir de 1 sccm a 50 slm
• ± 0,5% da leitura total de precisão de um ano
• Mede o fluxo de massa e volume com a pressão de referência ajustável do usuário e as condições de temperatura
• O padrão de referência é o montante do dispositivo sob teste, eliminando a contaminação e danos caros para os elementos de fluxo
• Regulação do fluxo de gás integrado e hardware de ajuste
• Expansível para mais de 5000 slm com elementos de fluxo molbloc adicionais e hardware de controle
• Inclui calibração rastreável para operação em N2 e ar, com correções para outros gases
• Fornecimento de gás e adaptadores de teste incluídos para tubo de 1/4 pol., NPT de 1/4 pol. e BSP de 1/4 pol.

Inclui funções avançadas como total, média, hi/lo, desvio, expurgo em andamento, teste de vazamento e tara, disponível a partir do painel de controle frontal ou pelas interfaces remotas RS-232 e IEEE-488

Data Sheet
